Guten Abend,
es ging an der Frontschürze weiter:

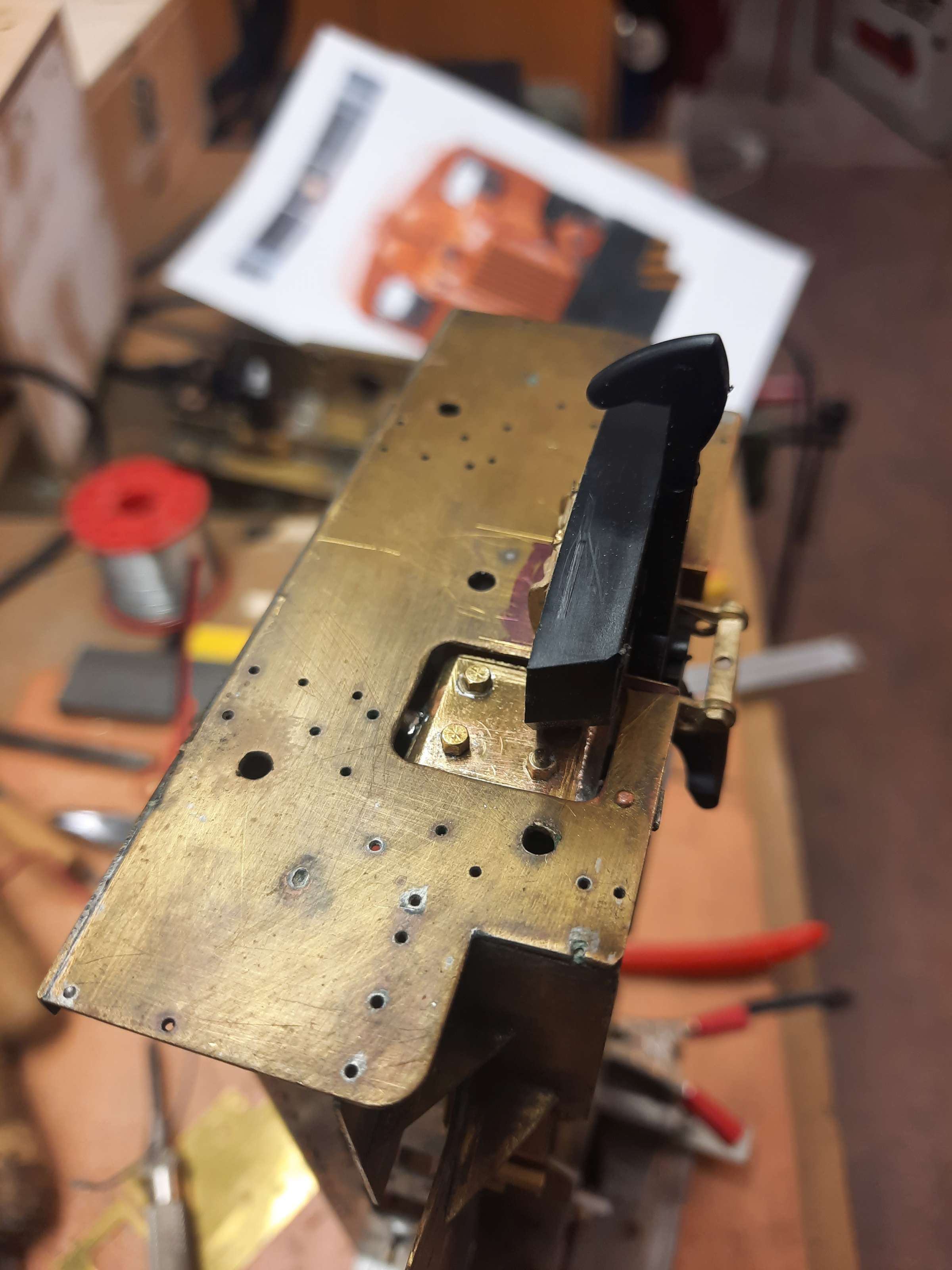

Da ist das komische Ding vom letzten Post eingebaut wo es hingehört hinter / unter die Pufferbohle.
Was es sein soll wusste ich natürlich auch nicht, habe es aber im Buntbahnforum studiert.
Es zeigt eine "Auspufftopf" der an dieser Stelle eine Revisonsöffnung hat,
gleich darüber geht das Abgasrohr durch die gesammte Schnauze gerade hoch
und der Stuzen sitzt dann neben der oberen Stirnlampe.

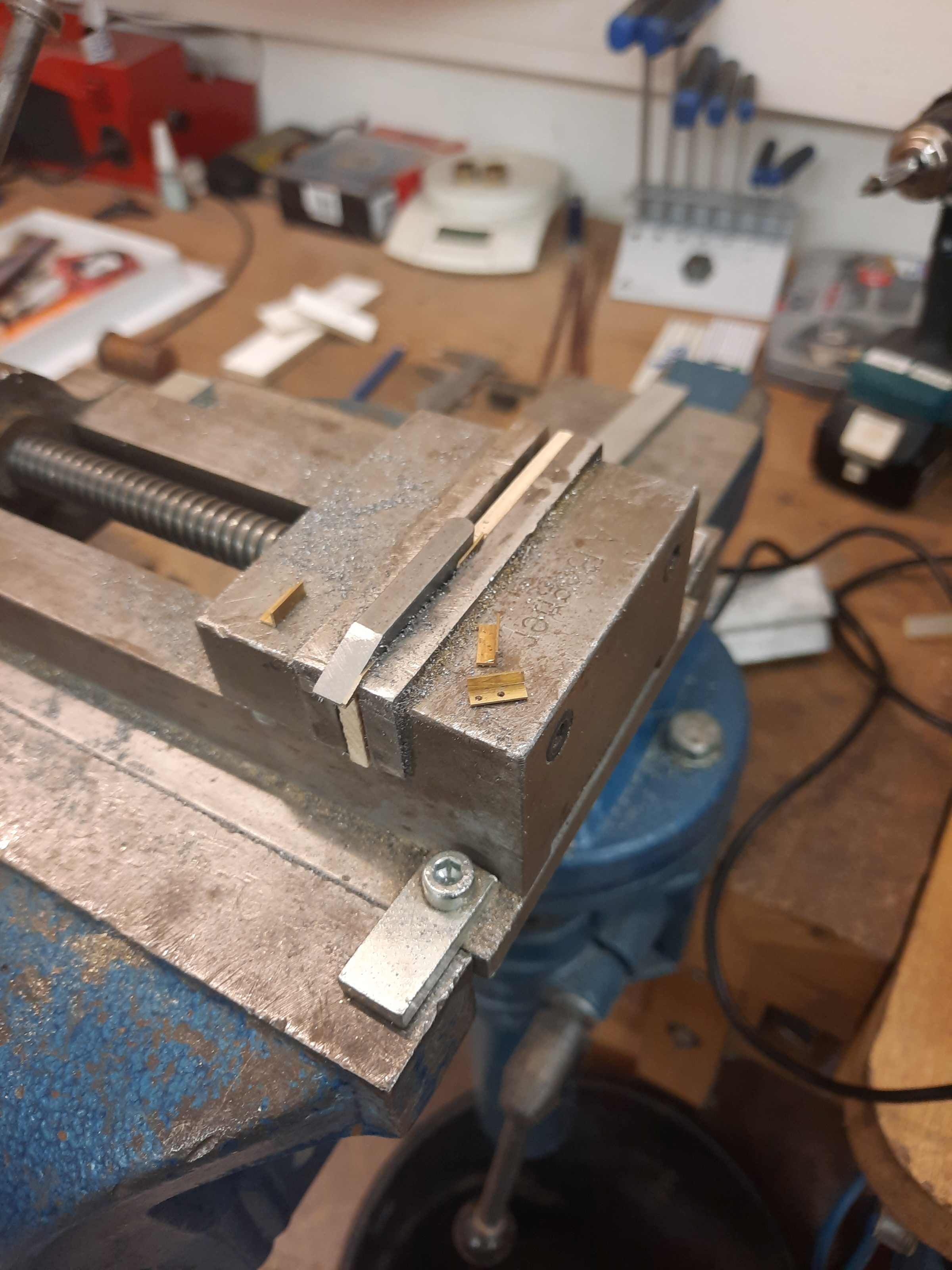

Das Bild zeigt eine Feil-Hilfe-Vorrichtung mit der ich die 8 kleinen 3x3mm Winkel gleich anschrägen will.
Hier ist noch die Bohr-Lehre mit abgebildet damit auch die Löcher mit denen an der Lok übereinstimmen.
Das war so fuzzelig das glaubt man gar nicht. Z.B. anreißen 1,6mm Abstand von Aussen bringt mich langsam an meine Grenzen
Ab Bild sind auch schon alle Winkel "fertig zur Montage"

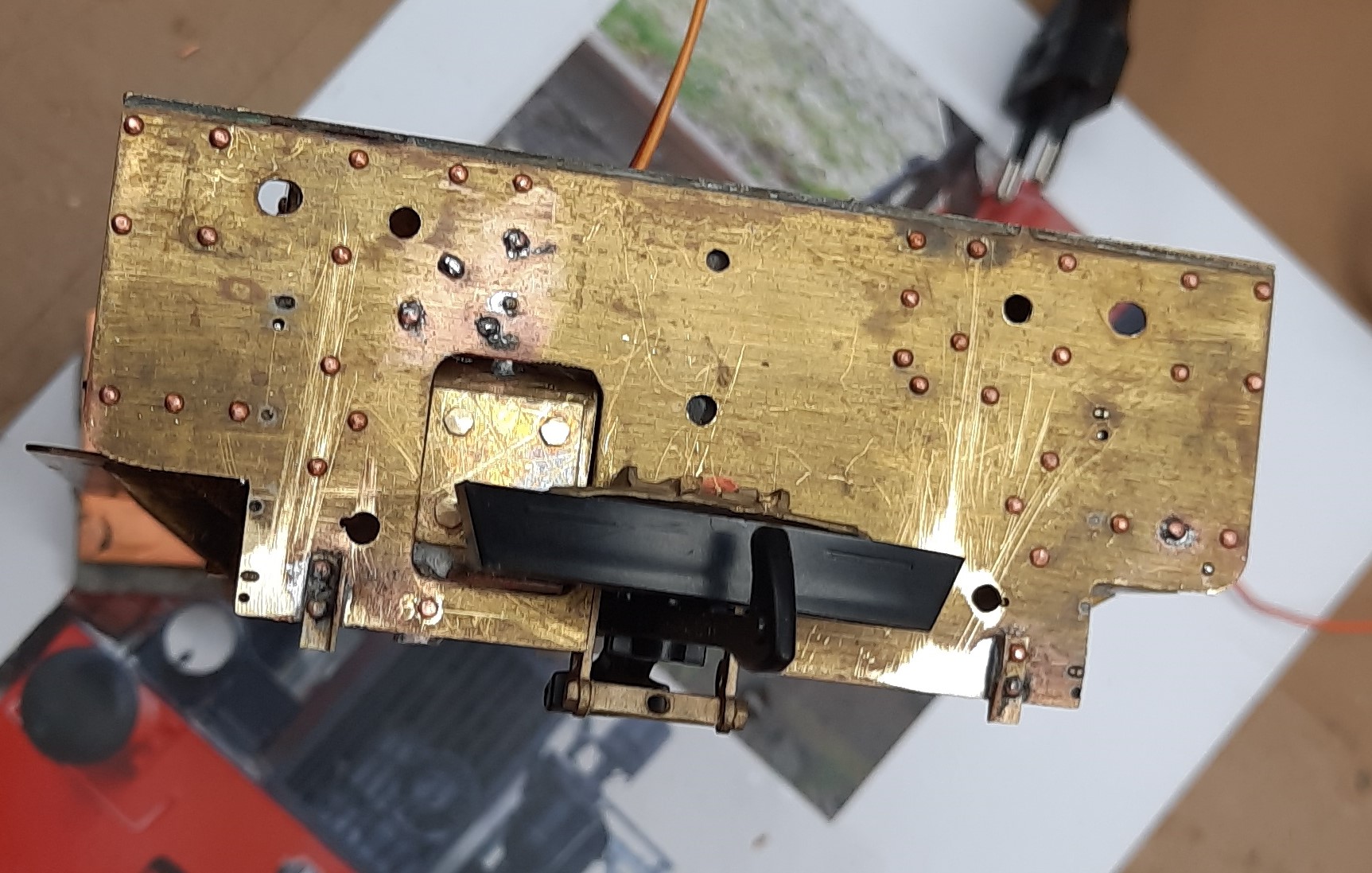

Hier kann man sehen wo die Winkel montiert wurden - ganz unten 2 an der Frontschürze
habe ich sie mit Nieten angelötet.
Die Funktion der Winkel weis ich nicht - aber ich vermute:
Das sind die "Halter für die Bahnräumer" als sie noch auf Regelspurgleisen unterweg war.
Man findet die Winkel genau so an sehr vielen Köfs im WWW.
Um 4 von den "Großen" Löchern in der Front wird sich (hoffentlich) Harald kümmern.
und die restlichen Löcher müssen wieder zu gemacht werden.....
das Teil ist natürlich nur eine Atrappe und hällt die vordere Abdeckung / Wartungsöffnung.
