99 6001 (2180S)

[Uwe]

Hallo gsn:

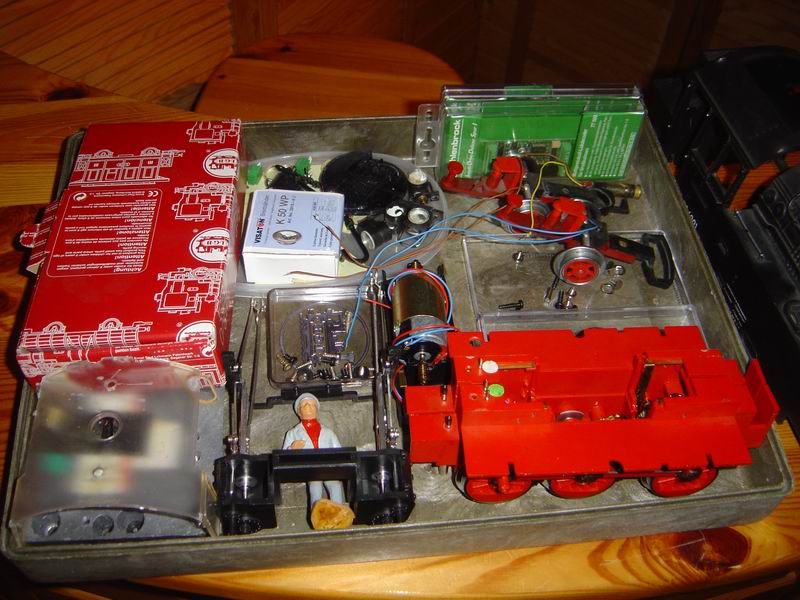

da ich meine in die Jahre gekommenen Ballerina (Baujahr 1975) nicht wollte und mir vor kurzem ein komplettes Triebwerk in die Hände gefallen ist hab ich das nächste Projekt eröffnet

Die Lok soll mit Sound ausgerüstet werden, im Fahrwerk sind auch schon Anschlüsse vorhanden, leider ist durch anschauen und Messen nicht heraus zu bekommen wie die radsynchrone Ansteuerung bei diesem Triebwerk funktioniert

Hat vielleicht von euch einer eine Ahnung

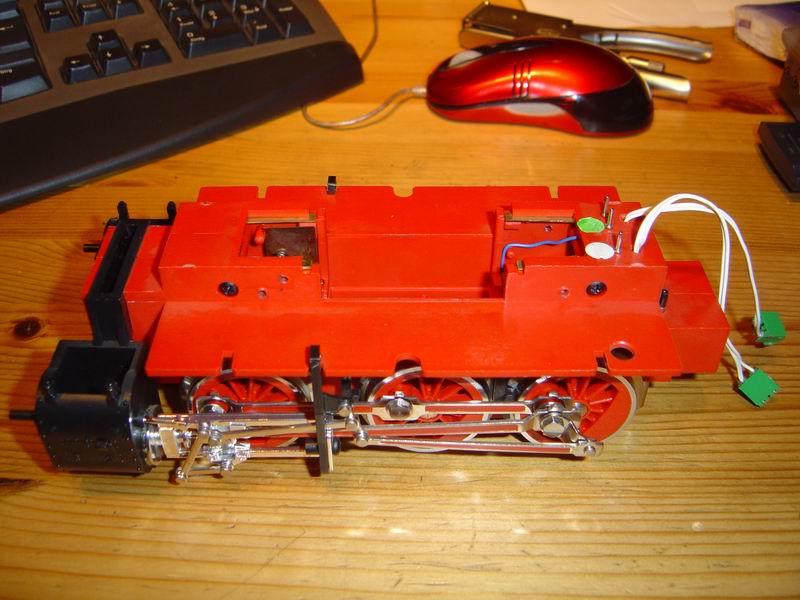

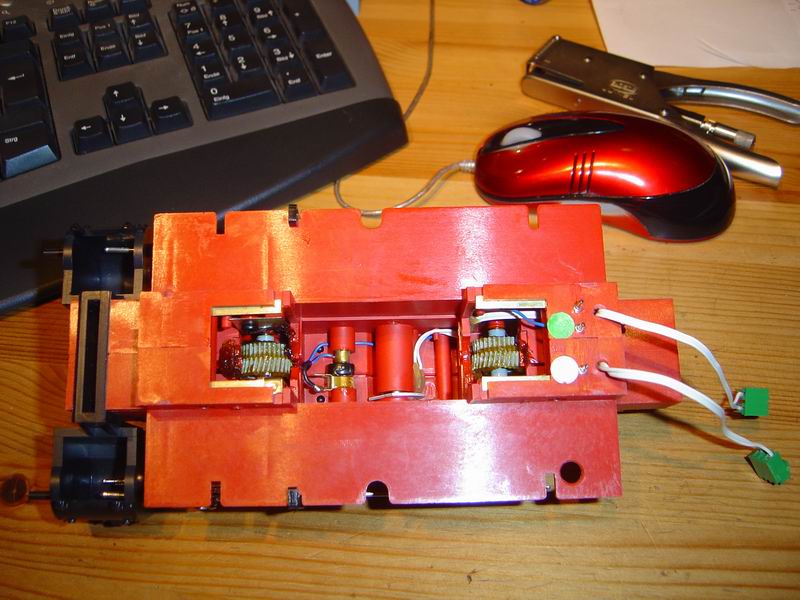

Bilder Fahrwerk:

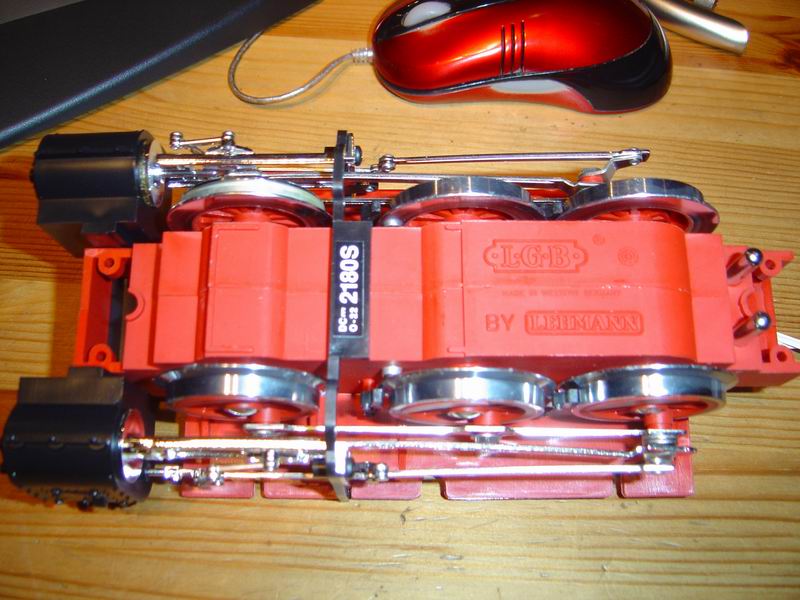

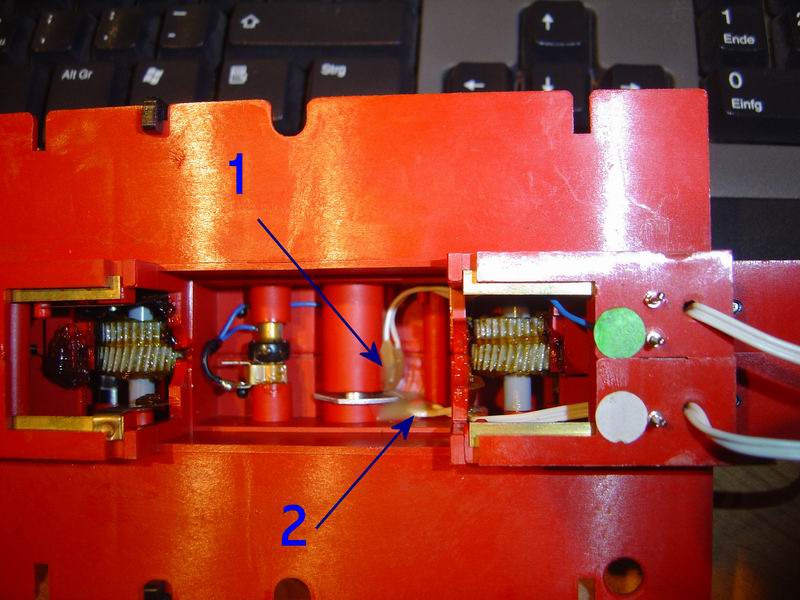

1 und 2 sind Wahrscheinlich eine Lichtschranke, die durch die auf der Welle befindliche Scheibe unterbrochen wird. Leider ist nicht herauszufinden wie diese Lichtschranke angeschlossen wird

[Andreas]

Hi Uwe,
da würde ich an deiner Stelle mal in einem Richtigen Forum anfragen!
Denn selbst wenn ich die S-Version hätte,
könnte ich nix zur Lösung deiner Frage beitragen......

[Uwe]

Hallo

auf den meinen ersten Beitrag habe ich folgende E-Mail erhalten:

Hi,

bezüglich deiner fragestellung beim GB-stammtisch zu den sound-taktgeber.

Meines wissens nach wurde dieser takt bei den damaligen analogen soundelektroniken durch ein verstimmen von Schwingkreisen erzeugt. Im grunde bedeudet dies, das an den zwei leitungen (mit je zwei adern) eine art spule hängt.
Eilt nun das stück metall vorbei, so wird der schwingkreis verstimmt, und dies kann mann mit einem schwellwertschalter recht gut detektieren.

Stammt alles halt noch aus der zeit, wo halbleiter teuer waren.

Im grunde wird dir der geber nur etwas nützen, wenn du die originale, alte analoge soundelektronik drannhängst. Für alle neuen dinge (soundelektroniken jedwelcher art) wird der geber nicht zu gebrauchen sein.

mfg
stefan

Da ich die Anschlüssen durchgemessen habe bin ebenfalls zu der Erkenntnis gelangt, dass es sich bei diesen Bauteilen um keine Halbleiter handeln kann:
Die beiden Anschlüsse haben je ca. 20 Ohm Widerstand, ich konnte auch kein Sperrichtung einer Diode usw. messen.
Stafan hat vollkommen Recht, eine Schaltung zur Auswertung würde zu aufwendig werden. Als Lösung werde ich einen Hallsensor einbauen und nur die Scheibe nutzen.

[Uwe]

Hallo

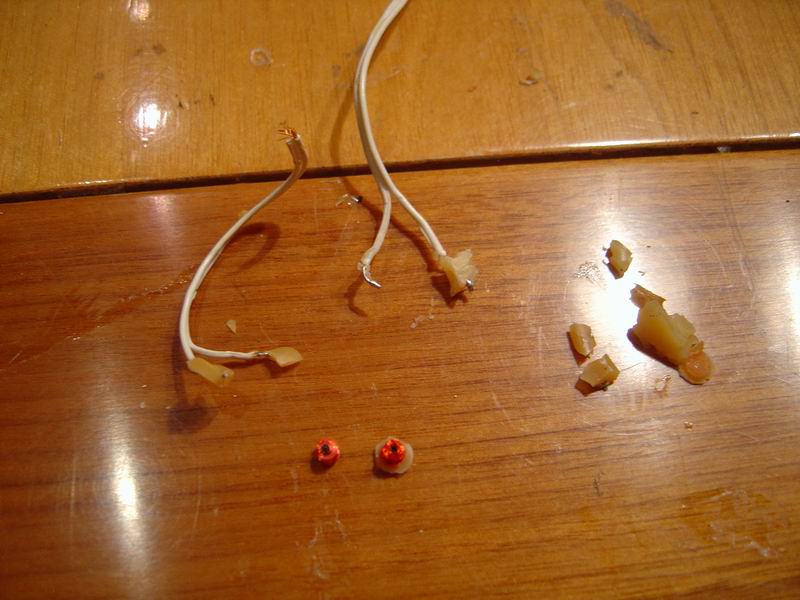

Der "Ausbau" der beiden, tatsächlich vorhandenen, Spulen hatte deren vollständige Zerstörung zur Folge



Nachdem im Herbst in Garten und Haus noch einige andere Arbeit wartet, hat der einzige Mitarbeiter des Naalicher Ausbesserungswerkes das Projekt erst einmal auf Eis gelegt bzw. in den Winter verschoben.




Der selbe Mitarbeiter hat aber angedroht bei Arbeitsaufnahme weiter zu berichten

@ Andy + Harald:
wo habt ihr eigentlich das Dachfenster für euere Ballerina her bekommen

[Andreas]

Hi Uwe,
ich habe gerade mal in meinem Mail Lager gesucht und nix mehr dazu gefunden...

Aber es war ein Buntbahner bei dem wir das Teil Bestellt haben,
habe gerade mal im BBF gesucht und das gefunden:

Zitat aus dem BBF:
mail doch einfach mal das "Harzkamel" Matthias Bethke an,
der hat meines Wissens sogar das absolut richtige Fertigteil des Dachaufsatzes einschließlich Bauanleitung

Bild verlinkt aus dem Buntbahnforum:

(aus der Fotogalerie von: Harzkamel)

Der ist dort noch angemeldet!
... mail oder pn Ihn halt mal an...

[Uwe]

Hallo

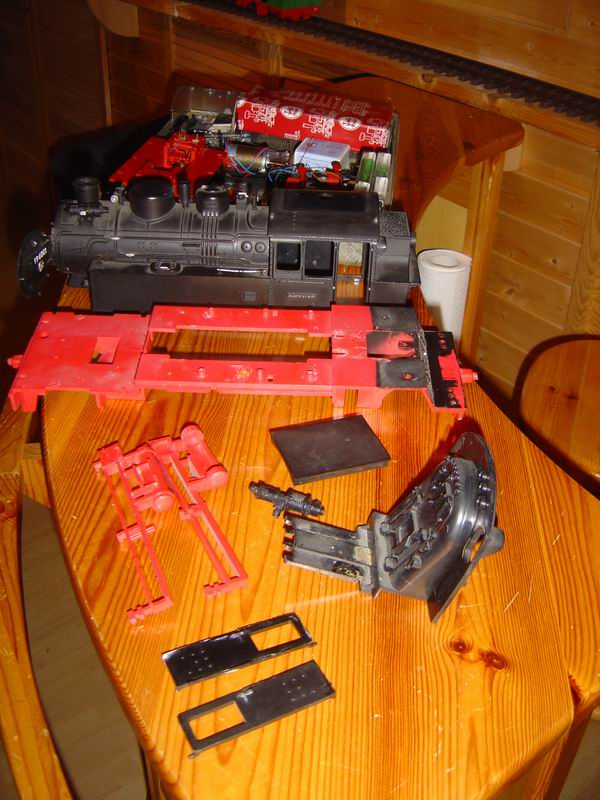

natürlich hab ich wieder keine Bilder vom Umbau gemacht

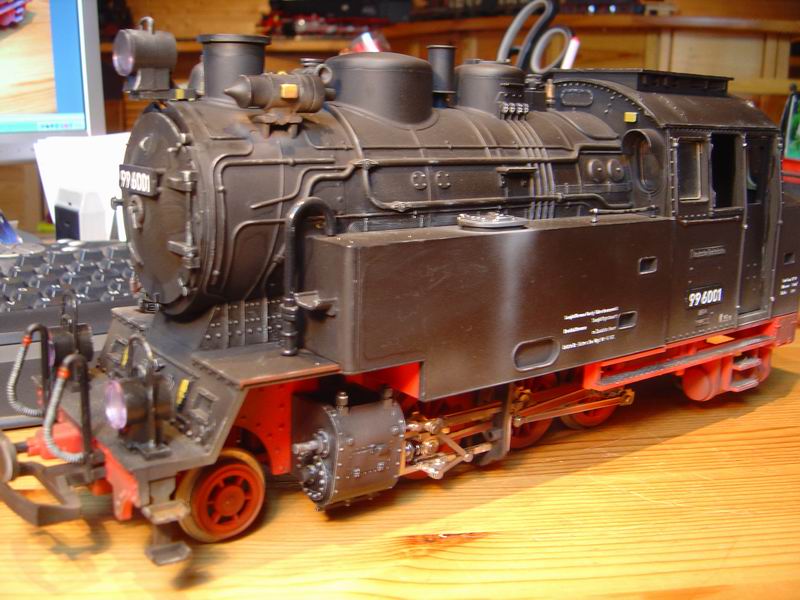

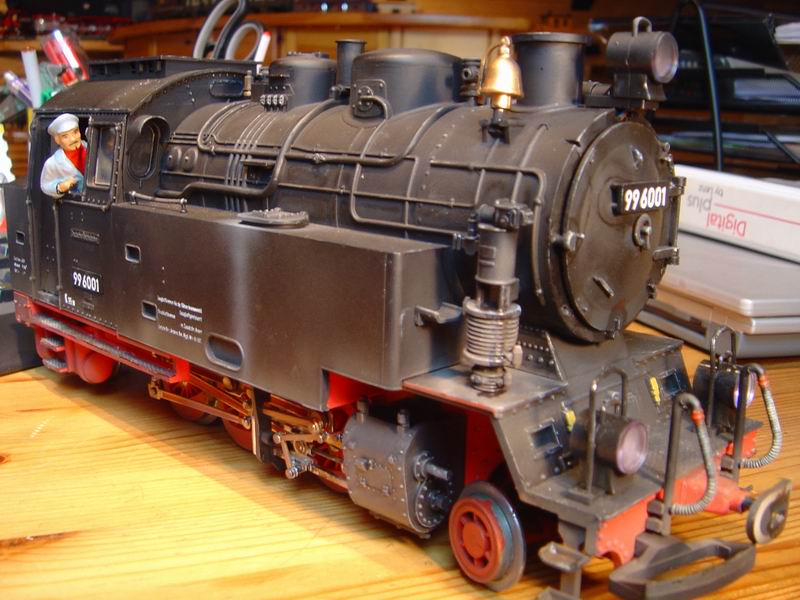

Hier nun aber die Fertigstellung bzw. Wiederinbetriebnahme der 99 6001





Durchgeführte arbeiten:
neues Fahrwerk
neuer Decoder (Uhlenbrock 77500)
Sounddecoder (Uhlenbrock 32100)
Kondensator
Vor- und Nachläufer mit Stromabnehmer ausgestattet
Massoth Rauchgenerator (radsynchron)
Austausch aller Glühlampen gegen LEDs und Einbau einer Führerstands- und Fahrwerksbeleuchtung
komplett neue Verdrahtung
Einbau automatischer Entkuppler
Ergänzung abgebrochenen Bauteile Lampen, Bremsschläuche usw.
teileweise Lackierung und Alterung

Zu der Lok ist zu sagen, dass ich diese zu Weihnachten 1975 bekommen habe und sie somit fast die dienstälteste Lok in meinem Bestand ist. Ich hoffe, dass sie jetzt die nächsten 35 Jahre ihren Dienst verrichten kann

[Andreas]

Hi Uwe,
Klasse dezent verschmutzt und Betriebsspuren gefällt mir sehr gut!

Da kann ich 100 Kurse besuchen das wird bei mir nix ......
Gut ich weis jetzt schon mal was ich nicht kann
und brauch dafür keine Zeit mehr zu verschwenden....

Aber Frage zum Thema:
Wo hast du denn die Fahrwerksbel. montiert?

Mach doch mal bitte ein Bild von unten
und evtl. mach doch mal einen "nightshoot"

[Uwe]

Hallo Andy,

danke für die Blumen

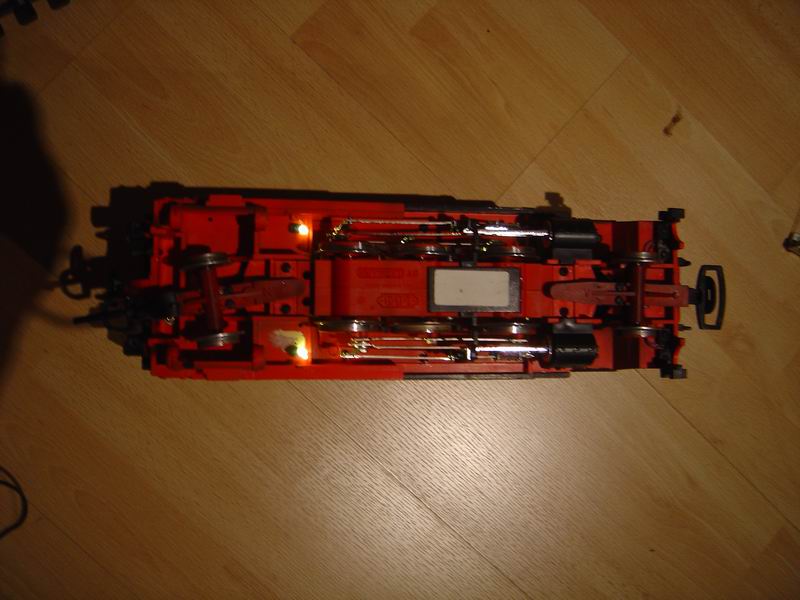

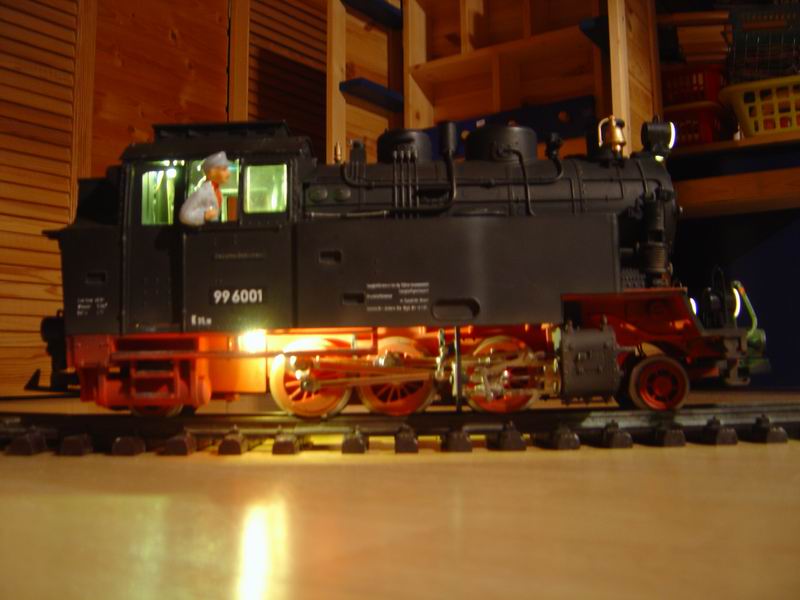

hier die Bilder der Fahrwerksbeleuchtung:



Ich hab einfach zwei LEDs (goldweis) hinten mit schwarzem Isolierband abgeklebt, die Anschlüsse um 90° gebogen unter die Kabine geklebt. Auf den Bilder wirkt die Lichtfarbe sehr grell, in Wirklichkeit sind sie aber nicht heller als die original Fahrwerksbeleuchtung der 99 7234 von LGB.
Ggf. werde ich die LEDs noch von der Seite verblenden, damit die Blendwirkung verschwindet.

[Andreas]

Eine Augenweide!
