T02 der Südharz-Eisenbahn

[Andreas]

Heute wurden die Bimmeln für den T02 angeliefert:

Seidler's Siggi schaut noch etwas skeptisch.....

Ich wollte die "Glocken" eingentlich irgendwo bestellen hab aber im WWW nix gefunden und mich dann an meinen gelernten Beruf erinnert.
Als Sparsamer Alleszerleger hab ich mal Zöllige Schieber zerlegt und das mittlere Spindel-Stück Messing in der Materialkiste aufgehoben.
Wenn man eine kleine Drehbank in seiner Werkstatt hat kann man dann aus dem Schrott leicht ein paar Glockenimitate anfertigen:


Ich bin mit dem Gehäuse nun soweit fertig das es in die Lackiererei muss,
damit beim Transport nix abbricht hab ich ein paar Brettchen zusammen gespaxt und ein Transportgestell gebastelt:


Die Nächsten Bau-Berichts-Bilder kommen dann hoffentlich in Farbe

[Horst]

Hallo Andy, Hallo

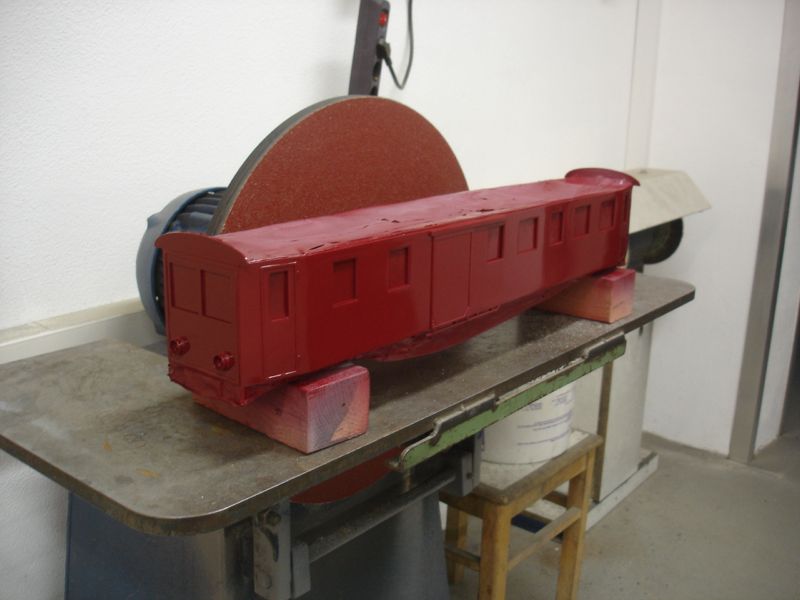

Nach Haftgrund mit anschließendem Füller/Filler auftragen wurd`s nach dem nochmaligen Zwischenschleifen
(Nassschleifpapier 500 + anschließend mit Schleifpad 800 nachschleifen ) dann Purpurrot!




Ich hab nen UNI Lack (also Farbe Purpurrot mit gleich inkls. Klarlack) verwendet.
Spiegelt und Glänzt jetzt wie ne Bordelltüre.

@all: Der Wagenkasten wandert jetzt erst mal wieder zum Andy zurück. (Darf seine Beschriftung selber anbringen)
Wenn wieder zurück, bei mir in Werkstatt...bekommt der Wagenkasten dann noch sein komplett "extra mattes" Klarlackaußengewand.
Die Beschriftung .....wird dadurch Automatisch mit versiegelt und der Wagenkasten dann hoffentlich ansehnlich?

[Andreas]

Hi

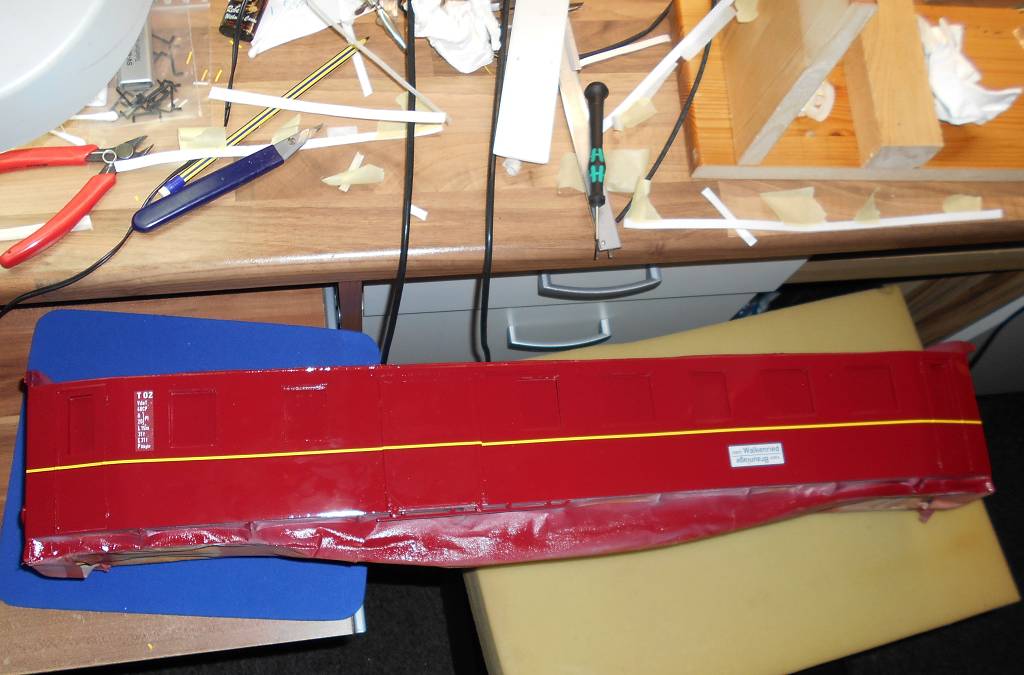

"Beschriften" für mich beim Fahrzeugbau immer der schlimmste Bastelabschnitt
Man kann es gar nicht glauben wie lange man sich mit nur einer einzigen "gelben Linie" beschäftigen kann
Ein mal ganz rum:

Aber die ist ferdich

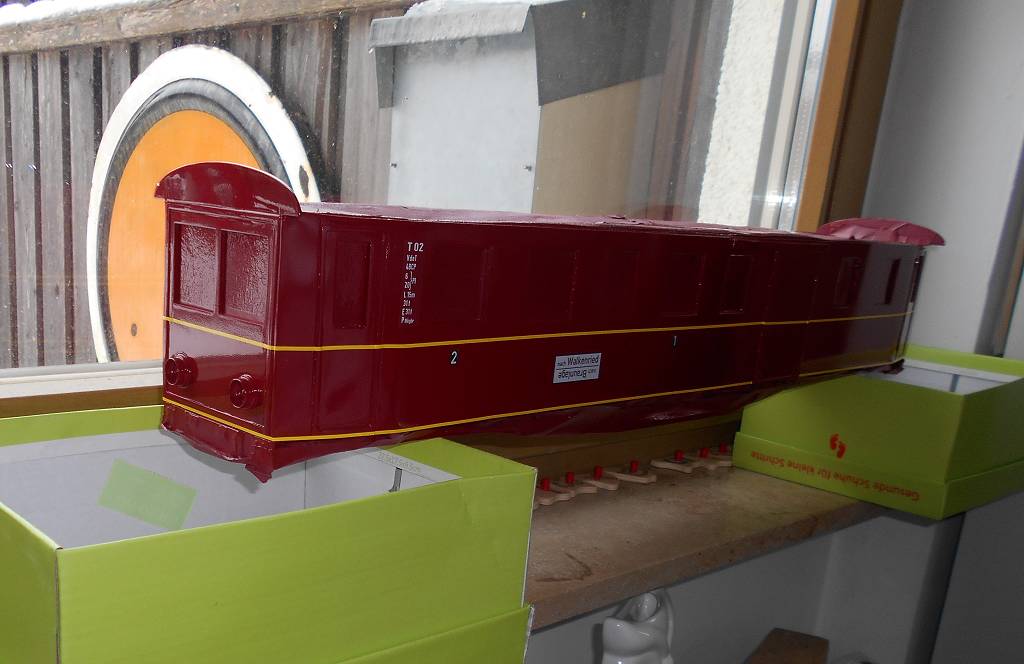

Nächster Schritt: Noch eine gelbe Zierlinie ganz unten rum
die wird nicht so schwierig werden, da muss man nichts ausrichten.

Gut das Horst drauf gedrängt hat: Die gelben Linien müssen drauf die brauchts!
(Ich wollte sie einfach weglassen )
Ich bin auch froh das ich mich für die komplett Rote Variante entschieden habe.
Das Fahrzeug schaut etz scho schee aus sofern man den Skurrilen T02 überhaupt als „schön“ bezeichnen darf.

[Andreas]

Mahlzeit:

Alles aufgebappt - wieder was erledigt:

(Die Aufkleber + die Beschriftung ist von Tröger)

Jetzt muß der Kasten erst mal wieder zurück zum Horst in die Lackiererei.
(Der rutscht zur Zeit mit Brettern an den Füßen im Gebirge rum)

[Harald]

[Andreas]

Inziwschen ist er fertig lackiert worden
aber zum zeigen gibts leider noch nix Neues

Aber da gibts gerade einen T02 zu kaufen:
https://www.ebay.de/itm/192790629731
Aus Messing geschnitzt in Creme-Rot für günstige 2300€

und vom selbern Anbieter noch mal
https://www.ebay.de/itm/192821151331
mit dem selben unscharfen Grottigen Bildern für 2800€

[Andreas]

Hallo

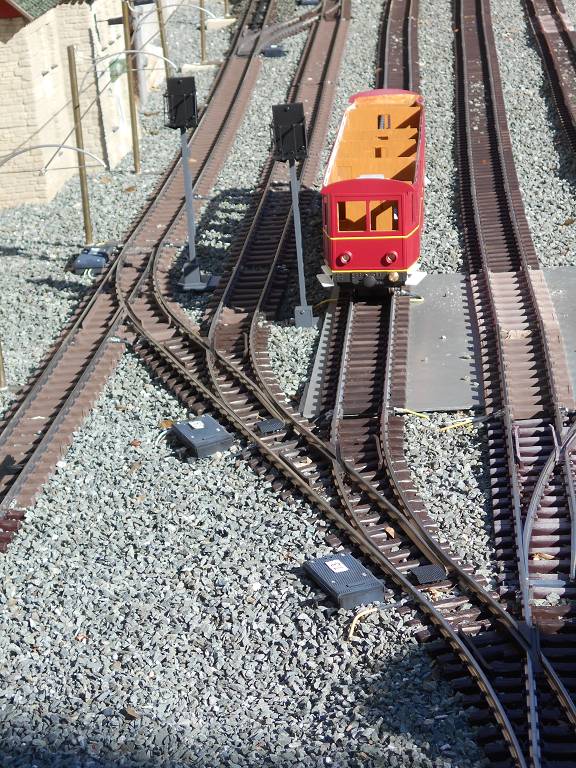

Heute gab es Probefahrten.
Irgendwo muss ich die Treppen ja montieren
also hab ich ein wenig geschnitzt und dann die Tritte provisorisch mit doppelesitigem Klebeband hinbappt.







Die Testfahrerei hat Spaß gemacht - alle Ecken und Gleise probiert.
Die Tritte sind nur an einer Stelle im Weg da ist aber eine Leuchte dran Schuld - die verpflanze ich ein wenig.

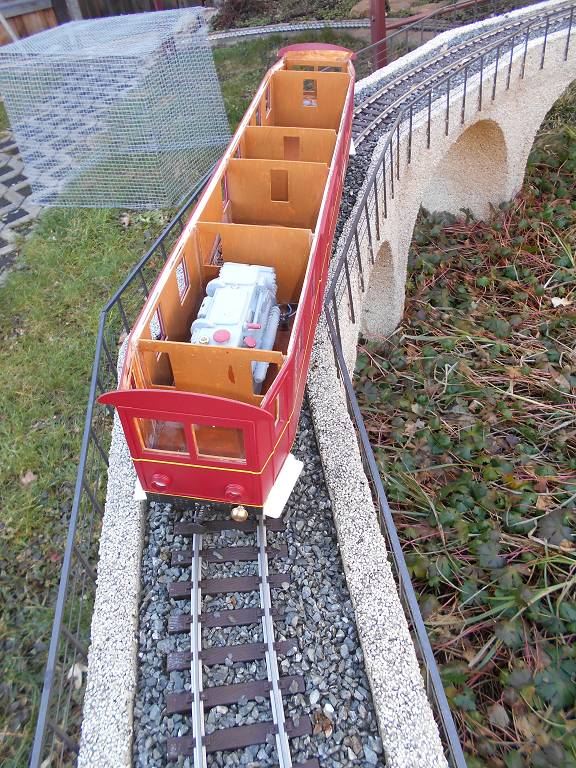

Aber auf dem Viadukt ist an einigen Stellen das Brücken-Geländer im Weg!
das Schlimme daran ganau da muss auch noch (beidseitig) ein langes Trittbrett an den T02 dran!
Maßstäblich breit und dann auch noch so ein langes Fahrzeug ist halt leider blöd.
Die Brücke bau ich deshalb nicht um, dann wird's halt ein "Er darf nie über das Vidukt fahren Fahrzeug"
Das Vorbild ist ja auch nie im Kreis gefahren......

Im letzten Tunnel eckt er auch komplett am Portal an - da muss ich wohl doch mal die Flex ansetzen
(da schrappt aber auch das Harzkamel regelmäßig mit Abstand Null dran vorbei)

Jedenfalls kanns nun weiter gehen mit: Tritte lackieren und montieren

[Harald]

Hallo Andy,
das schaut aus.

Meint der

[Uwe]

Hi Andy,

das wir wieder ein Super Teil und fürs zeigen

[Andreas]

Guten Tag

Ich bin immer noch dran
Tritte lackiert und montiert, Griffe angebracht, Alle 22 Scheiben geschnitzt und eingebaut, Lokführer gebastelt, Auspuffanlage montiert;
Aber dann wieder mal ein Rückschlag:
Musste Heute früh feststellen das die Scheinwerferscheiben die ich gestern Abend eingeklebt habe
über Nacht blind geworden sind.

Der Sekundenkleber hat 3 von den Scheiben irgendwie angegriffen....

Hoffentlich zerstöre ich wenn ich die wieder rausoperiere nicht auch noch den Lack
Nun kann ich wieder neue Scheiben Schnitzen

[Peter]

....bin eigentlich auf der Suche nach Scheibenwischern sowie Türgriffen für den T02....

Scheibenwischer - Guck mal hier: https://www.ebay.de/itm/254145752955?

[Andreas]

Hi

Nach fast genau 9 Jahren Bauzeit (mit langen Pausen) betrachte ich das Fahrzeug nun als Fertig!
Bis auf die Scheibenwischer, die die RhB inzwischen geliefert hat,
liegen noch hier im BW rum und müssen nur noch montiert werden.

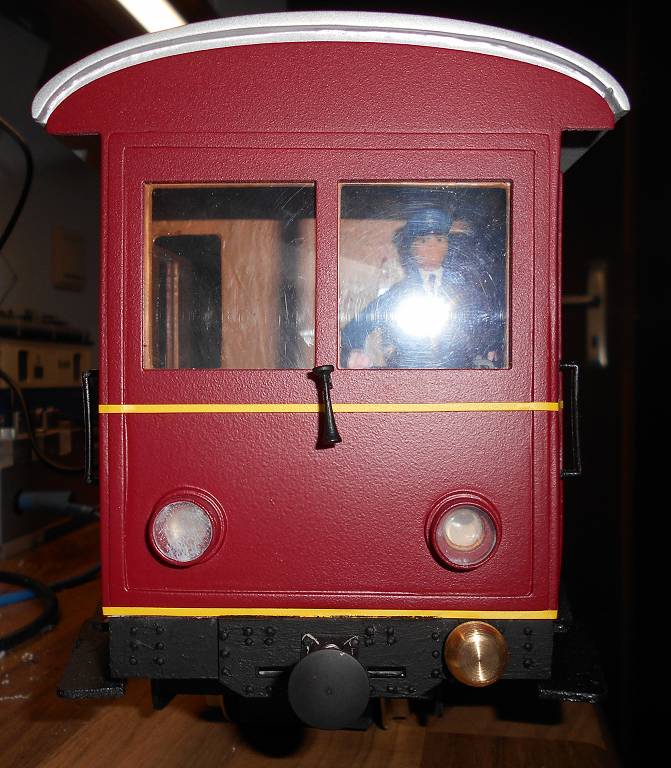

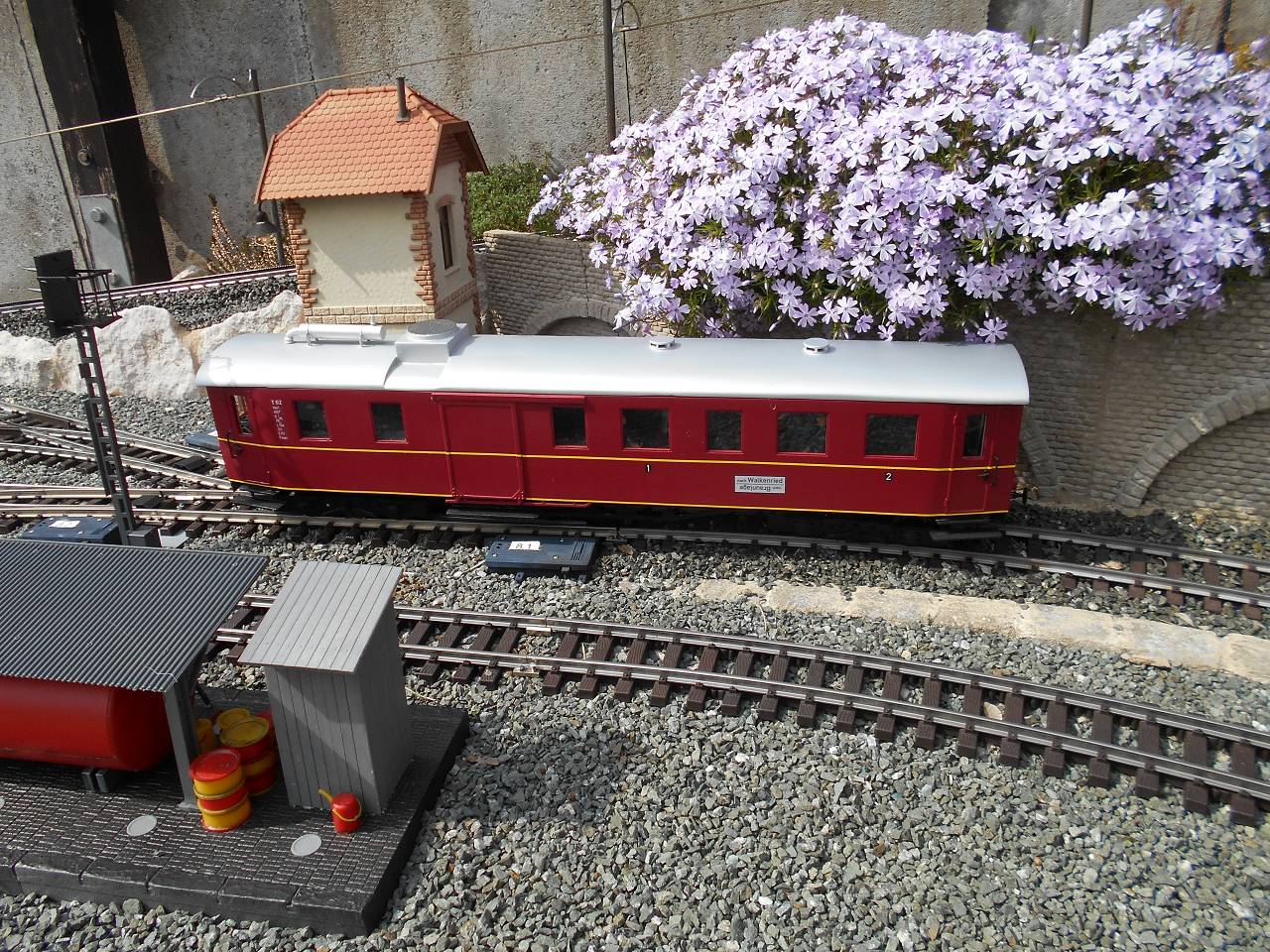

Ein paar Abschließende Bilder von Heute Nachmittag:









Ein ganz Besonderer Dank geht an den Selbstlosen Teilesatzlieferant Andreas F.
sowie an Horst, der hat das Fahrzeug Lackiert - dazu hätte ich niemals die Geduld und das Können!

Evtl. bekommt er irgendwann mal Kupplungen und ein passendes Anghängsel, mal sehen......
(Aber ich hab noch genug andere Neu-Fahrzeug Bausatzteile auf Halde)


Edit:
Weil mir gerade danach ist,
hab ich noch 2 Links angefügt auf denen man Vorbildfotos des T02 sehen kann:

http://home.planet.nl/~staar008/materie ... agen-D.htm

http://home.kpn.nl/mstaartjes1994/frames/Foto%20D.htm

[Harald]

Hallo Andy,

klasse geworden!
Ich hoffe meiner wird auch irgendwann mal fertig

Gruß

[Anton]

Hallo Andreas
ein schönes Model
sieht klasse aus

[Daniel]

Servus Andy,

wow, super. Gerade das Einheitsrot ist ein Farbtupfer. Welchen Sound hast Du ihm jetzt endgültig spendiert? Sind da USA-Trains Drehgestelle drunter? Falls ja, sollte er irgendwann einmal gar nicht mehr Strom abnehmen wollen, ist die Chromschicht von den Rädern runter (hab schon 2x austauschen müssen :=((.
Deine Bahnsteige und Schotterbetten sind äußerst gepflegt. Die Stützmauern mangellos Deiner Bahngesellschaft geht es wirtschaftlich gut. Selbst neue Lichtsignale kann sie sich leisten....

[Frank]

Gratulation
Der sieht ja extrem gut aus! Die Lackierung macht auch viel her. Ich bin echt beeindruckt. Wegen der USA Trains Antriebe teile ich Daniels Sorge nicht. Bei mir ging noch nie was ab. Und Strom nehmen die ja auch über Schleifer ab, die man tauschen könnte. In jedem Fall viel Spaß und Erbauerstolz damit!
Bin schon gespannt, was Du als nächstes baust.

[Daniel]

Wegen der USA Trains Antriebe teile ich Daniels Sorge nicht. Bei mir ging noch nie was ab. Und Strom nehmen die ja auch über Schleifer ab, die man tauschen könnte.

Hallo Frank,

es kommt wohl auf die Betriebsbedingungen an. Die Schleifer hatte ich aus optischen Gründen abmontiert. Zudem fahre ich mit GoldCaps (10F/ Stück, ca. 1,4F Pufferleistung). Da fließt einiges an Lade-Strom. Zudem legt der Antrieb wohl um die 100km/ Jahr zurück. Auch die LGB-Antriebe leiden darunter. Ohne jetzt genaue Zahlen nennen zu können, hält die LGB (alt)-Verchromung etwa doppelt so lange. Meine "Rampensäue" (sprich min. jeden 2. Betriebstag auf Achse) haben alle schon neue Achsen, wenn irgendmöglich Edelstahl.

[Horst]

Hallo Andy,

Deine Bahnsteige und Schotterbetten sind äußerst gepflegt. Die Stützmauern mangellos

In der Tat!
Alles Blitz Blank geputzt!
Du musst wohl vor dem Fotografieren mit Staubsauger, Lupe und Pinzette durch den Garten gekrochen sein?

Tolle Bilder!
= Spornt wieder für eigene Taten an!

[Frank]

100km im Jahr! Donnerwetter

Das wird sicher der Grund sein zusammen mit dem fehlenden Schleifer. Weil Gold Caps hat bei mir auch jede Lok "serienmäßig". 10 Stück in Reihe mit 2,5V und 3,3F.

Naja, ich glaube nicht, dass Andis Prachtstück soviel fährt, dass das mal so ins Gewicht fällt. So oder so, ich finde solche Eigenbauten immer toll. Vor allem, wenn sie so gelungen sind wie diese.

[Andreas]

Hi Harald aprobos SHE

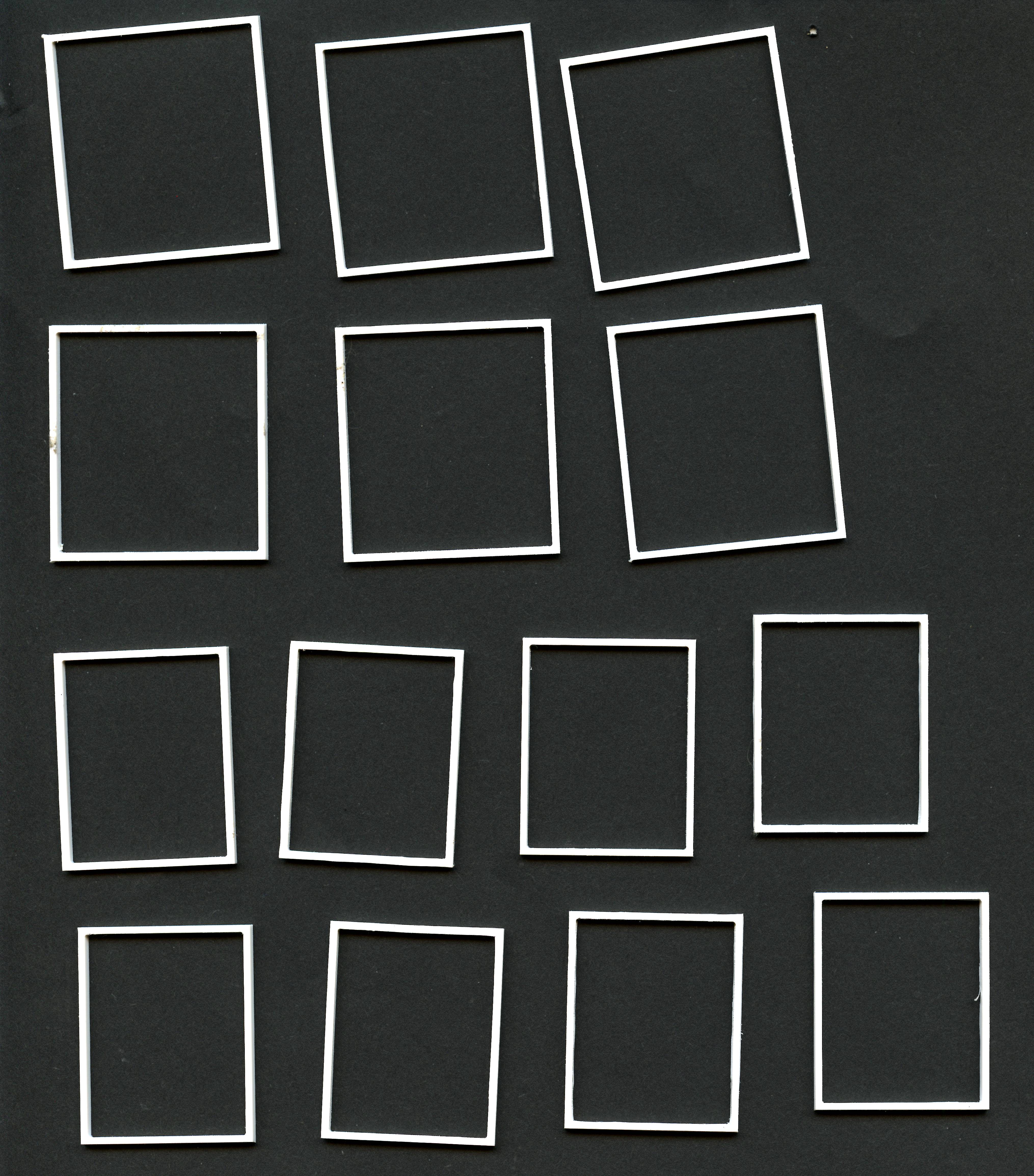

der Beitrag hat mich erinnert, dass du mich wegen den Fensterrahmen für den T02 gefragt hast.
Ich wusste die habe ich damals gescannt und vermutlich auch hochgeladen,
nun habe ich mal schnell mein FTP durchgeschaut, sinnvolle Dateinamen haben es mich schnell finden lassen:

Biddeschön
https://forum.gartenbahn-stammtisch.de/ ... 5er_01.bmp
https://forum.gartenbahn-stammtisch.de/ ... s5er_1.jpg
https://forum.gartenbahn-stammtisch.de/ ... 5er_01.bmp
https://forum.gartenbahn-stammtisch.de/ ... l5er_1.jpg

[Harald]

Hallo Andy,

vielen Dank.

Gruß

[Harald]

Hallo Jungs,

seit ca. zwei Wochen arbeite ich jeden Tag ein bischen an meinem T02 weiter.
Zuletzt habe ich den Bau der Drehgestellblenden abgeschlossen.


Eine kleine Scheibe fehlt noch, die ist irgendwie verloren gegangen
Außerdem habe ich zum Versteifen ein paar Polystyrol-Profile bestellt.

Leider fehlen bei meinem Baussatz einige Teile für die innere Wand, diese wurden mir leider nicht mitgeliefert.
Reklamieren geht leider nicht mehr, das ist ja schon ca. 10 Jahre her . . .


Für den Fahrgastraum haben mir zwei Distanzstücke gefehlt, diese wurden schnell geschnitzt und in der Zwischenzeit sind die schon verklebt.
Leider fehlen mir für die Führerstände alle entsprechenden Wandteile, das wird etwas mehr Aufwand.

Ich lasse den T02 jetzt auf meinem Tisch liegen, so vergesse ich ihn nicht mehr

Werde weiter berichten.

[Harald]

Hallo Stammtisch,

und weiter geht's mit dem Triebwagen.
Die Doppelwände der Führerstände und des MIttelteils sind gemacht




Die Versteifungsdreiecke am Rahmen sind gesetzt.



Leider finde ich immer mehr Teile die noch fehlen, das heißt ich muss diese von Hand schnitzen

Für den Dachkühler fehlen noch ettliche Teile.
@ Andy, hast Du da noch etwas?
So wie es aussieht, hast Du nicht alle Teile laut Bauplan verbaut :!?
Ich muss evtl einmal zu Dir kommen um ein paar Maße von Deinem T02 abzunehmen.

Die Trittstufen fehlen komplett
Der Schalldämpfer auch . . .

Meine bestellten Profile sind noch immer nicht da.
Niete sind bestellt.

Ich wollte jatzt noch die restlichen fehlenden Zukaufteile bestellen . . . .
Wo sind denn die ganzen Kleinserien-Hersteller?
Die gibt es alle nicht mehr

Ich brauche noch:
- Türgriffe
- Scheibenwischer

Jetzt bleibe ich aber dran

[Andreas]

Hallo Harald
schön das er weiter wächst!

Die Anbau-Teile habe ich (glaube ich) damals auch vom Erbauer Andreas F erstanden. Er hat sie gedruckt (oder drucken lassen?)
Auf dem Bild 2 Seiten weiter in dem Strang kann man sie noch roh sehen:

Frag Ihn doch mal und wenn er dir nur die Datei dafür gibt wird sich ein Drucker finden.
Die Türgriffe und die Siganlhörner hab ich Zugekauft aber du hast Recht Fleischer oder Strauss wäre mir eingefallen aber ...

[Harald]

Hallo ,

die Niete wurden geliefert, die Ersten sind schon verarbeitet



Die Bestellung der Profile ist jetzt endlich auch unterwegs.

Berichte weiter
