Auffahrtrampe

[Harald]

Hallo Stammtisch,

heute habe wir einen Testversion für eine Auffahrtrampe gebaut.

Ziel:
schnell >> günstig >> flexibel

Das Grundmaterial sind Laminatreste, Gewindestangen, Schrauben, Beilagscheiben und Muttern.

Ergebnis:

1. Grundplatte unten

Das Ganze ist als Dreipunktlagerung gedacht, links die Leiste und rechts die Gewindestange zur Höhenanpassung.

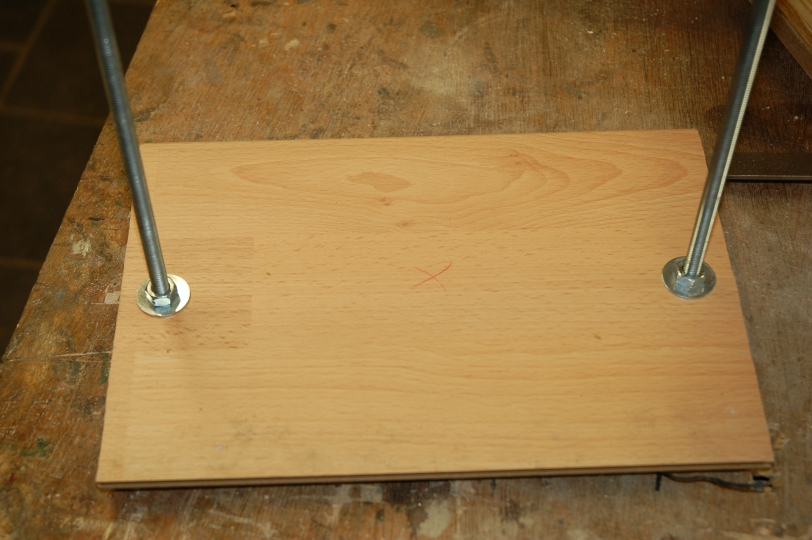

2. Grundplatte oben

Gekontert wird das Ganze durch Beilagscheibe und Mutter oben.

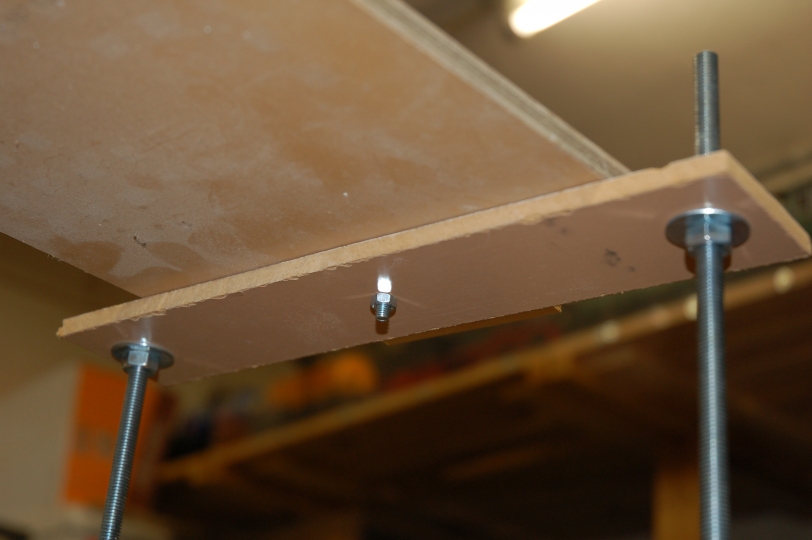

3. Trageplatte unten

Getragen wird das Ganze durch Beilagscheibe und Mutter, lässt sich super Höhen verstellen und somit anpassen!

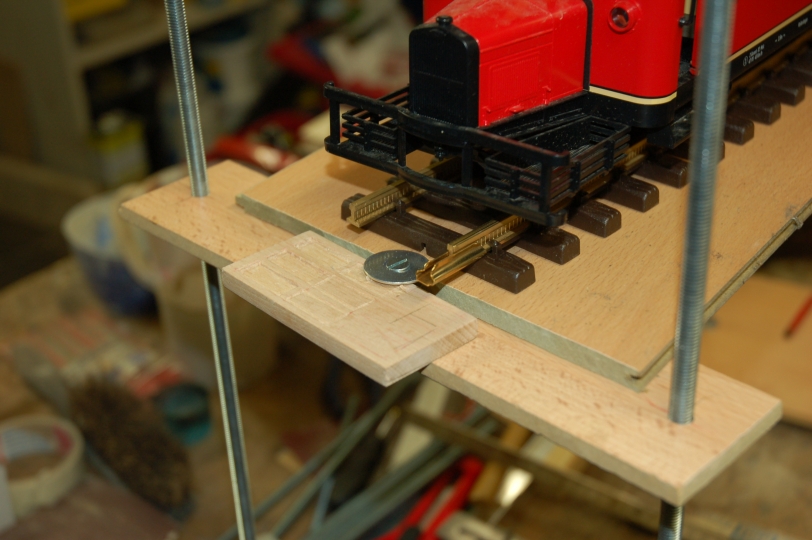

4. Trageplatte oben

Die Schraube in der Mitte hält die Längsträger.
Die Längsträger werden für die Radien R3 und R5 angefertigt so sind wir total flexibel bei der Erstellung der Rampe

Die Platten unten können bei Bedarf auch noch mit einem Stein beschwert werden.

Am Sonntag könnte Ihr das Ganze dann live sehen

Was meint Ihr

[Andreas]

Hi Harald,
Toll, das geht bestimmt gut !

was mich aber immer noch nachdenklich stimmt sind:
80cm rauf (und wieder runter?),
bei 4% sind das immerhin (2mal?) 20Meter Rampe
ich überschlage mal so vor mich hin:
alle 50cm sollte eine Stütze stehen sind dann ca. 35 Stützen -
sind also 70 Gewindestangen, das ist dann schon ein kleiner Wald....

Ich freu mich jetzt schon auf den Aufbau endlich mal ne Herausforderung !

[Harald]

Hatte ich noch vergessen

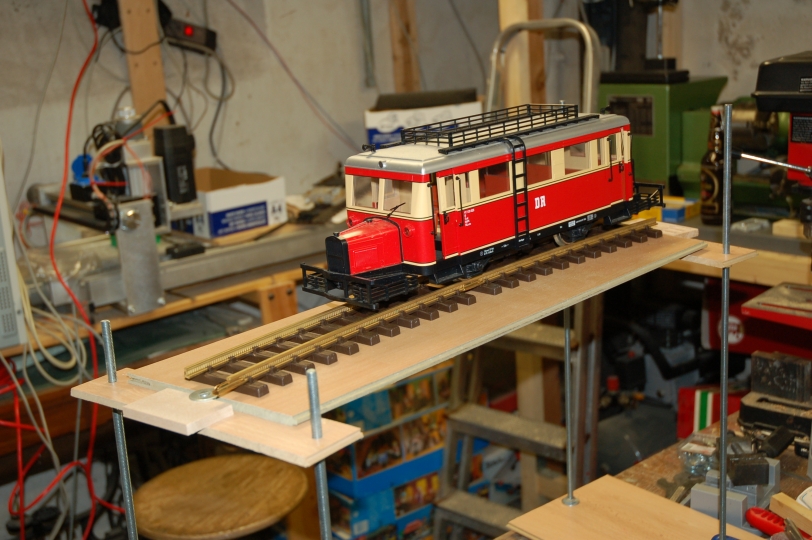

Gesamtansicht

Gruß

[Ralf]

Hallo Harald,

da fällt mir nur wieder ein: "Think big".

Das geht mir in den Kopf nicht rein, dass du bei dem Aufwand, der uns noch bevorsteht für Fürth,
in diesen Dimensionen Rampen planst.

Aber gut sieht das allemal aus. Alle Achtung!

[Ralf]

Hallo Harald,

in der VOLLDAMPF 2/2002 ist auf den Seiten 34 und 35 auch ein Beispiel einer Rampenkonstruktion
mit Gewindestäben. Da wurden 8 Segmente verwendet, 2 spurige Fahrstrecke, Außendurchmesser 2,66 Meter, Innendurchmesser 1,78 Meter.

[Harald]

in der VOLLDAMPF 2/2002 ist auf den Seiten 34 und 35 auch ein Beispiel einer Rampenkonstruktion

Hallo Ralf,

könntest Du das bitte für mich mal einscannen
Bevor Fritz die Rampe morgen fertig hat

Gruß

[Harald]

Hallo Ralf,

danke für den Scan
Unsere Rampe ist flexibler, Fritz hat die Tragebretter für R3 und R5 schon geschnitten
Diese können gemischt und auch gerade eingebaut werden

Gruß

[Ralf]

Hallo Harald,

na da bin ich mal gespannt, ob der Siggi das nicht auch mal gerne bringen möchte.

[Harald]

Hallo Andy,

da Du in Fürth ja über unsere Auffahrtrampe gelästert hast

Möchte ich Dich jetzt um Verbesserungsvorschläge bitte

Schließlich wollen wir ja noch besser werden

Gruß

[Andreas]

Hallo Andy,

da Du in Fürth ja über unsere Auffahrtrampe gelästert hast

Möchte ich Dich jetzt um Verbesserungsvorschläge bitte

Schließlich ..........Gruß

Oh, ja ich Erinnere mich mit ......

Also gut:
Sehr schlecht ist die Schraube genau da anzubringen wo das Gleis hin soll !
Die meisten Gleise sind irgendwie auf der Schraube aufgelegen und nicht auf den Brettchen:


Schlecht war auch das alle Brettchen schräg geschnitten sprich segmetiert waren ;
aber kaum ein Brettchen hat gepasst - sprich dem benötigten Segmet / Gleisradius entsprochen -
vor allem weil wir immer wieder Gerade dazwischen verbaut haben.
Das hatte zur Folge das oft nur eine Seite geklemmt war die andere Seite war lose
- mich hat's echt gewundert das uns da nichts abgestürzt ist !

Mein Vorschlag:
Ich würde,

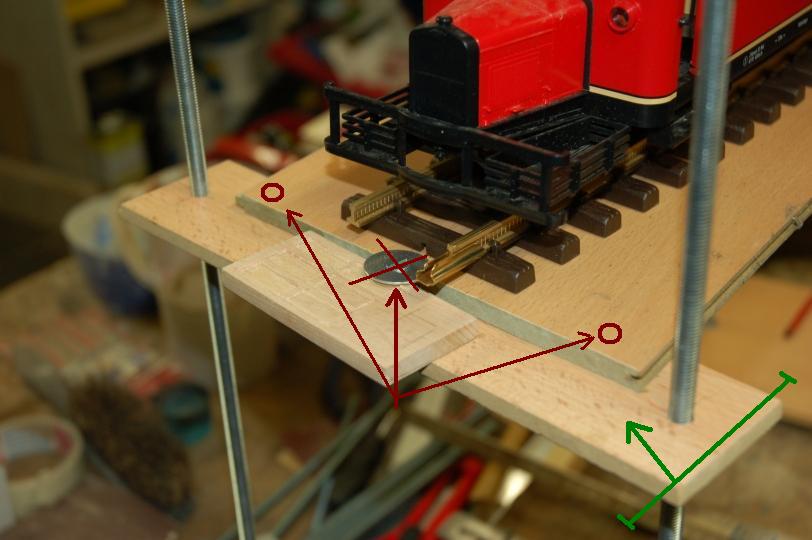

a) die verstellbare Querleiste (s. Bild Grüner Pfeil) verbreitern
und dazu ein weicheres Holzbrettchen (Kiefer) verwenden.
b) die Mittelschraube weglassen,
dafür die Auflagebrettchen mit 2 Senk-Bohrungen versehen,
(siehe Bild die 2 Roten Kringel)
c) die Auflagen würde ich einfach mit Schnellbauschrauben / Spax festschrauben,

Vorteile:
Flexibler, Stabiler und vor allem Montage freundlicher !

[Harald]

Hallo Andy,

da hätte ich wohl eine Aufbauanleitung für die Rampe machen sollen
Es hat Bretter für den Radius R3 und R5 gegeben
Für die geraden Stücke war ein verdrehter Einbau der Schrägen gedacht.

Aber . . .
Ich werde Deine Vorschläge umsetzen
Stabiler ist es so auf jeden Fall

Gruß

[Andreas]

Hallo Andy,
Für die geraden Stücke war ein verdrehter Einbau der Schrägen gedacht.

ah ja - äh

Ich Glaube eher, das nächste Mal baust du die Rampe selber auf
